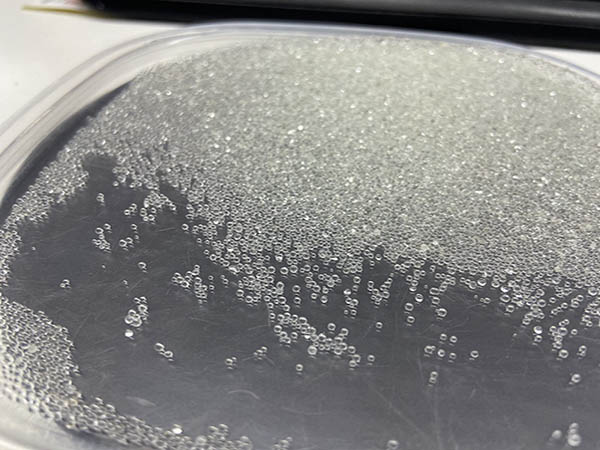

道路玻璃珠的防滑性能主要取决于其粒径分布、嵌入深度、材质硬度以及施工工艺。根据行业标准，防滑反光玻璃珠的核心要求如下：
1、粒径控制：常用级配为850~1400μm和400~1000μm。精准的粒径分布能确保玻璃珠在标线涂料中均匀分布，形成粗糙表面纹理，从而提升防滑效果。
2、防滑值标准：符合GB/T163112024标准的产品，初始防滑值需≥65 BPN（英国摆值）。在雨雪潮湿路面，这一数值能有效提升轮胎与路面的摩擦系数，降低打滑风险。优质标线在干燥状态下防滑系数可达65BPN以上，潮湿时也能保持在45BPN的安全阈值。
3、嵌入深度：玻璃珠嵌入标线涂料的深度应控制在50%~60%。嵌入过浅易脱落，过深则无法形成有效纹理，影响防滑和反光性能。
4、材质硬度：玻璃珠的莫氏硬度通常为6~7。高硬度材质能抵抗磨损，保持表面粗糙度，延长防滑寿命。例如，添加莫氏硬度7级以上的耐磨填料（如石英砂、碳化硅）可使耐磨性提升40%。
5、施工工艺：热熔型标线施工时，熔融温度需严格控制在180~220℃，喷涂厚度保持在1.5~2.0mm。施工后需避免雨水冲刷，24小时完全固化后才能达到最佳性能。
6、长期性能：优质玻璃珠在日均车流量2万辆的重载路段，可保持3年以上清晰识别度。防滑性能年衰减率控制在5%以内，12个月自然服役后防滑值仍可保持在58BPN以上。
